CAD-デザイン編 その3
今回は最後の子です
この子は何個かコピペしたいけども、
とにかくCADに苦労しました…
まず、私のデザイン的に
｢窓が多い｣ということでですね
めっちゃくちゃ面倒くさかった！
そして、もう1つ苦労したのが
後付けした｢小窓｣です
もう、角度を平行にするのが
とにかく大変！
(これこそもっと良い方法があったのかなぁ)
というわけで
うーん面倒くさかった！
バランスについてはまだ調整可能なので
そこはとりあえず置いといて…
側面の大きな横穴は、
橋を架けるためのもので
どこかの建物と繋げようと考えています
そんなこんなで、

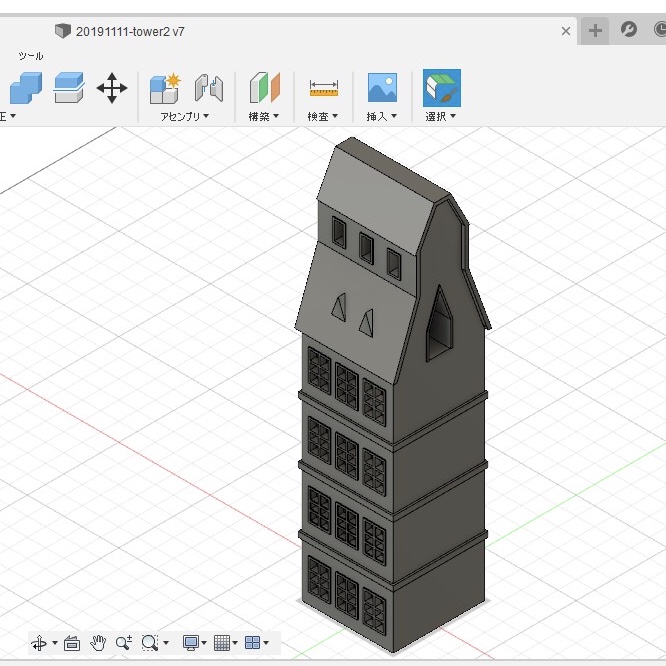

全部の建物を仮完成させました
次回からは、
たぶんもっと派手(？)になってきます
おたのしみに！
CAD-デザイン編 その2
前回に引き続き、2つ目の建物です
今回は、1番に中心にくる建物で、

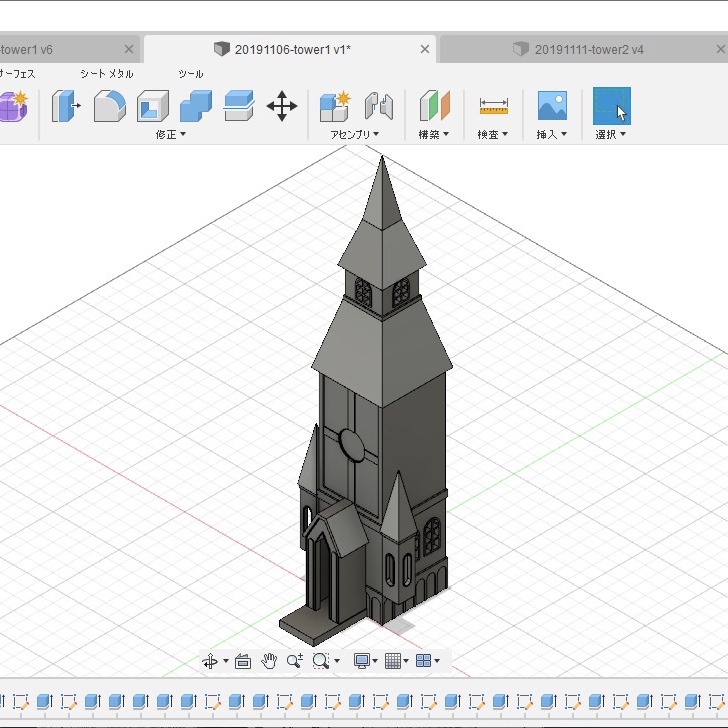

この子こそが時計塔(のつもり)です
というわけで
大まかなところは、
前の子と似たデザインです
中心にある丸い窪みは
時計を埋め込むためのもので、
その真下が入り口モドキです
(窪みは見えにくいけれど、
一応溝の具合など色々工夫しています)
横に付いている小さめのはですね、
あった方が好みだったので付けました
これも、1日かかったくらいです
今回は短めですが、
このくらいしかなかったので
ここまでということで
次回は3つ目、最後の建物です
1番時間がかかりました
よろしくお願いします
CAD-デザイン編
さて、今回は前回形作りした建物の
デザインをしていきます
とりあえず1つ目の子を
スケッチしてオフセットして…
窓枠を押し出して、いい感じに
スケッチでは、
円と長方形を組み合わせて
絵本でよくありそうな窓に
オフセットでは、
いちいち選択しなきゃいけなくて
まぁ…面倒くさかったです……
本当はもっといいやり方があるかも？
(始めたばっかりでわからないけど)
あともう1つ思ったことがあって、
全ての側面をほぼ同じにしてるので
｢コピー機能？｣みたいなのを
使えば、もっと楽かもしれません
私は暇だったので構わないのですが
いつかまたやってみる時には
調べてみようと思います
というわけで、

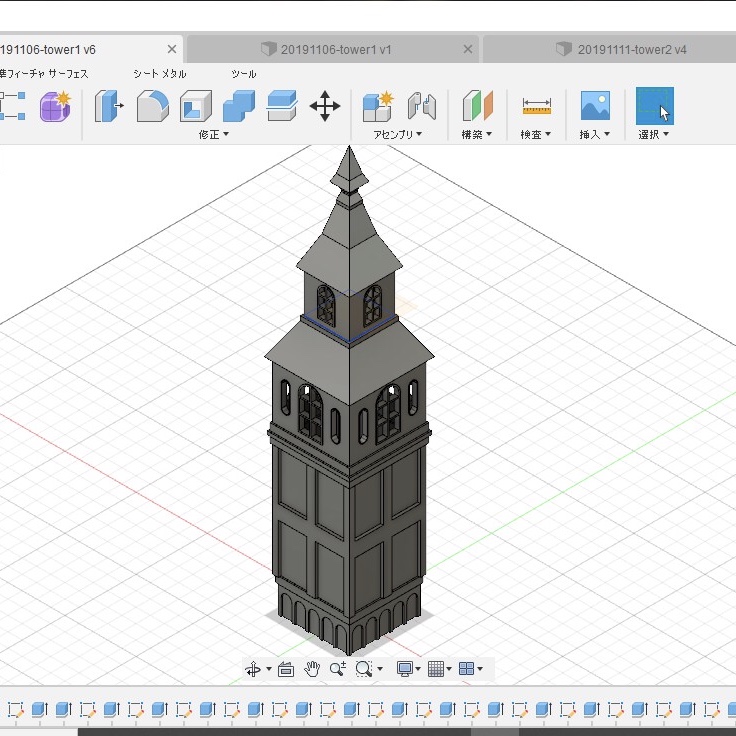

1つ目の完成形はこちら！
だいぶ建物らしい感じです
窓もいい感じで満足
あと、私は
地味に長方形のへこみも好きです
次回は2つ目の建物のデザイン編です
よろしくお願いします
CAD慣れてきました その2
お久しぶりです
年末年始バタバタしておりました
今回はCADの続編ということで、
2つ目の建物……と
3つ目もついでに書いていきます
前回学んだ｢勾配｣を駆使しましたが
だいぶスイスイできました
というわけで
この2つ目の子は1日で完成し、
はい
この3つ目の子は2日かかりました
ここでは、横から見たときに
屋根を浮き彫りにさせるために
わりと苦労しました
｢オフセット｣という機能を使いました
｢オフセット｣でスケッチして、
｢押し出し｣と言った具合です
そんなこんなで、

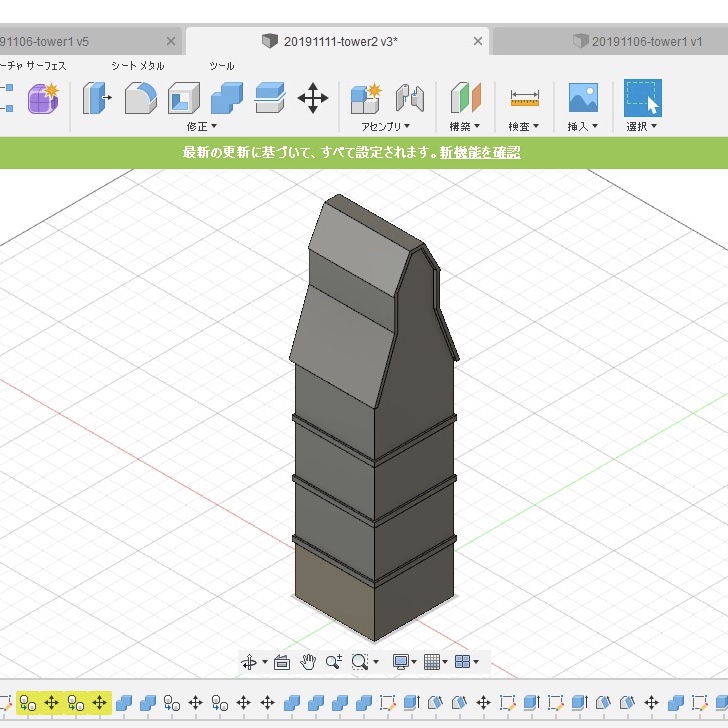

形作りはみんな完成しました
ちなみに私のいう｢1日｣とは、
だいたい｢2～3時間｣のことです
(勉強の合間にやっていたので…)
さて、次回からはデザイン編です
だいぶ豪華になってきます
よろしくお願いします
CAD慣れてきました
前回途中で諦めた子を完成させるべく
本と睨めっこする私
屋根を四角錐のような形にしたいのだけれど
スケッチをどうすればいいか分からず、
止まっていましたが……
｢勾配｣という機能を見つけました
｢勾配｣では、面と面の角度を設定出来ます
具体的にいうと、
｢勾配｣を用いれば、
直方体の底面と側面間の角度を設定でき、
四角錐が出来上がるのですね
きっと実際にやってみた方が早いと思うので、
気になる方はご自分で試してみてください
というわけで

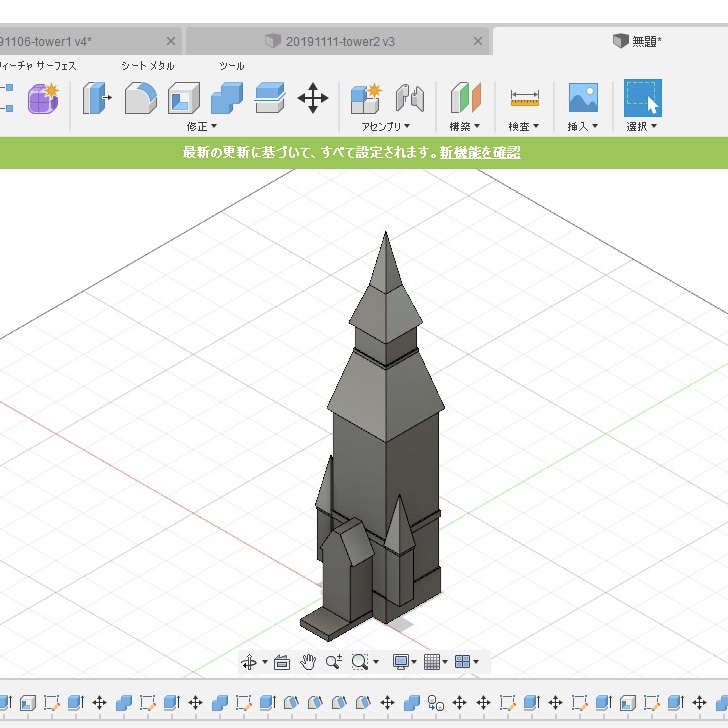

そうこうしているうちに出来上がりました
結局屋根は四角錐にしたので、
板を貼り付けるという方法はナシになりました
建物というか、時計塔ぽくなりましたね
いいえ、時計塔ではありません
｢勾配｣の機能さえきちんと理解すれば、
｢建物の形作り｣においては
本と睨めっこすることもなくなりました
CADに触れて2日目ですが
慣れてきたのだと感じられてウキウキ
とりあえず1つ目の建物が出来上がったので、
次回からは2つ目に挑もうと思います
CADはじめてみた
『水没都市』を作ろうと言い始めたものの、
そもそも何もかもが初めてな私
大きな難点としては、
①オブジェとなると大量のレジン液が必要
→UVレジンではなく、2液混合レジンを使う
②｢都市｣といえば建物…
この建物をどう作るのか？
→3Dプリンタを使うにせよ、端材を切り貼りするにせよ
建物の大きさやデザインを考えなくてはならない
と言った具合
なかなか厳しい道のりになりそうです
①については、
UVレジンを普段から扱っているので
とりあえずなんとかなると信じてですね
問題の②にぶち当たることに
プロから話を聞いていくうちに
｢なるほど、CADをやってみよう｣
となったので……
『Fusion360』をダウンロードしてみることに
(因みに、思い立って妄想してDLするまで2日かかってます)
後日、また別のプロから聞いて初めて知ったのですが、
建物などきっちり値がほしい時は『Fusion360』
生き物など感覚的なものがほしい時は『Blender』
がオススメだそうです
へぇーーーーーーー
ということで、私は『Fusion360』を使います
(身近にプロがいるのは本当に有難いことです)
とりあえずよくわからないけど、
図書館から借りた本をパラパラ見ながら
初歩的なことを始めてみて……

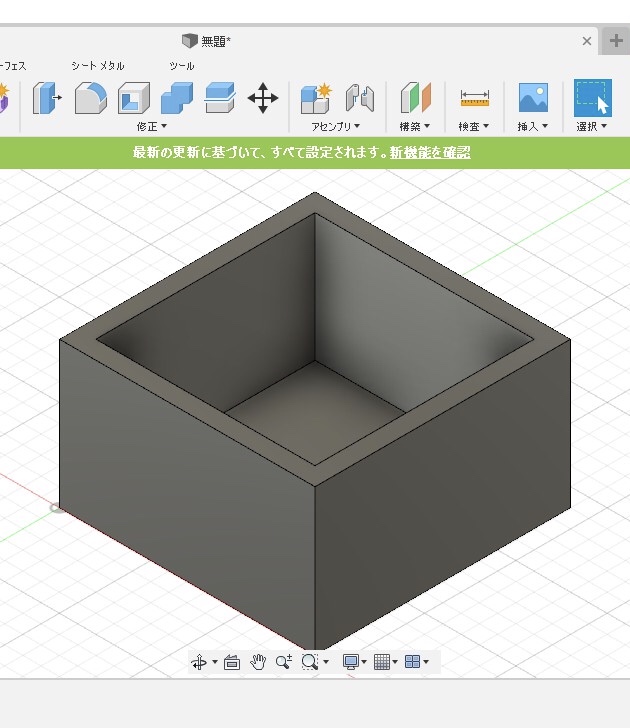

スケッチして押し出して、シェル加工したのがこちら
なんだかいい感じで満足
その後はこれを繰り返して、
どうこうしていくうちに……

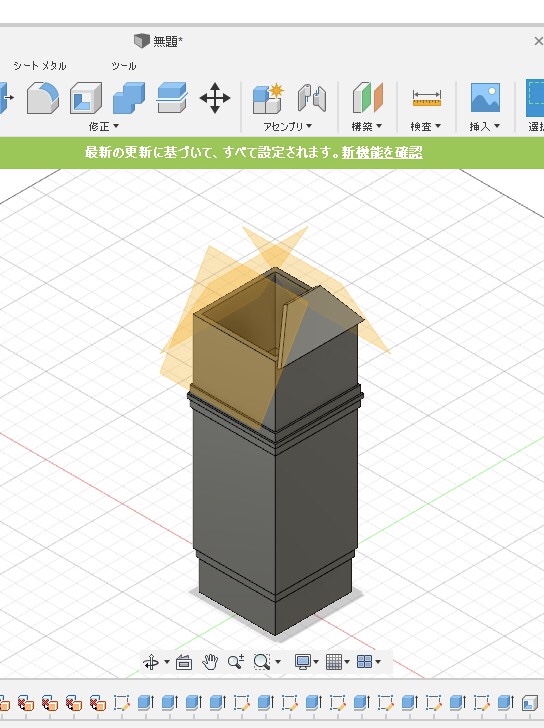

なんだか形らしくなってきました
やっぱり妄想と実際に目で見るのでは違うな
この時は、とても頭が冴えていたのか
｢窓が必要なところはシェル加工しなきゃ！｣
と考えられていたので、
後々見た目がとてもいい感じになりました
あと、本当は屋根を付けたかったのですが、
斜めの壁をどう出すべきなのか分からず
スケッチするだけしとしてこの日は諦めました
今日はここまで
